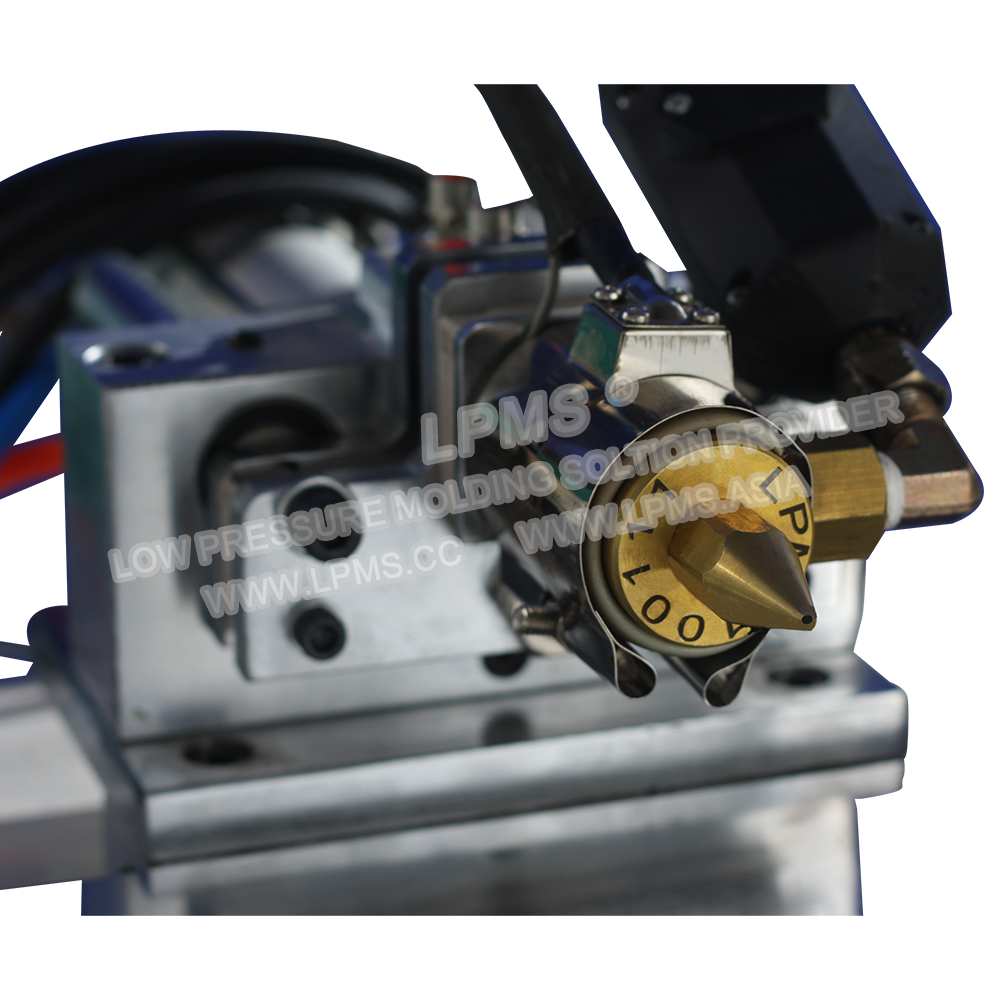

注膠系統采用新型齒輪泵和注膠槍?zhuān)⒛z穩定
操作臺和熔膠系統為分體布局，使用靈活
注膠系統各部件采用模塊化設計，維修及保養方便快速
合模采用氣液增壓缸，適合注膠量大的產品
注膠壓力大小可通過面板壓力調節閥進行調節
可選配多段壓力控制系統，注膠壓力控制更精確
自診功能和各種故障報警
三段控溫，膠缸、膠管和膠槍均可獨立控制，溫控準確
定時加熱、超溫報警和自動停止加熱功能
工作保護采用雙手操作按鈕、光幕
工作臺配備產品頂出裝置，方便取出產品
運用范圍
低壓注膠設備主要應用于精密敏感電子元器件封裝，例如：電池、傳感器、線圈、線束、連接器、PCBA等，制程壓力低（0-6MPa），不會損傷零部件，無化學反應，成型快速，冷卻即成型，成型后產品具有絕緣、防水、固定、保護等性能。
側式注膠可給予多模穴與滑塊機構的模具較大的運用空間，并可以避免于產品正上方留下進料痕跡，適合封裝尺寸較大或外形復雜的產品?！ ?/span>
產品規格
設備尺寸 / 重量 | 970 mm x 970 mm x 1890 mm / 400 Kg |
工作臺高度 | 850 mm |
總占用地面尺寸 | 970 mm x 1700 mm |
包裝尺寸 / 重量 | 1010 mm x 990 mm x 2120 mm / 440 kg |
熔膠系統 | 5升熔膠缸 x 1 |
自動加料系統 | 選配 |
最大注膠量 | 5.8g / RPM |
注膠槍型號與角度 | LPMS-G10 x 1 /36.4°或90° |
注膠管[1] | 1.2m x 1 |
輸入電壓 [2] | 200-240VAC/1Phase/50Hz |
溫控分區 | 3 |
溫度范圍 | 室溫至250℃ |
最大功率 | 4.5 kw |
馬達功率 | 120W |
最低工作氣壓 | 0.5 Mpa |
用氣量 | 0.1 m3 / min |
合模方式 | 氣液增壓缸 |
合模壓力 | 10T |
合模行程 | 150mm |
脫模方式 | 氣缸 |
脫模力 | 980 N |
脫模行程 | 10 mm |
控制系統 | 7 ”人機接口，PLC控制 |
安全保護 | 雙手操作按鈕、光柵 |
標準模具尺寸 | 230 mm x 120 mm x 150 mm / 25kg |
模具最大尺寸 | 300 mm x 200 mm x 150 mm |
低壓注塑機和模具外型尺寸圖
低壓注膠機機外形尺寸
低壓注塑模具外形尺寸
