運用範圍

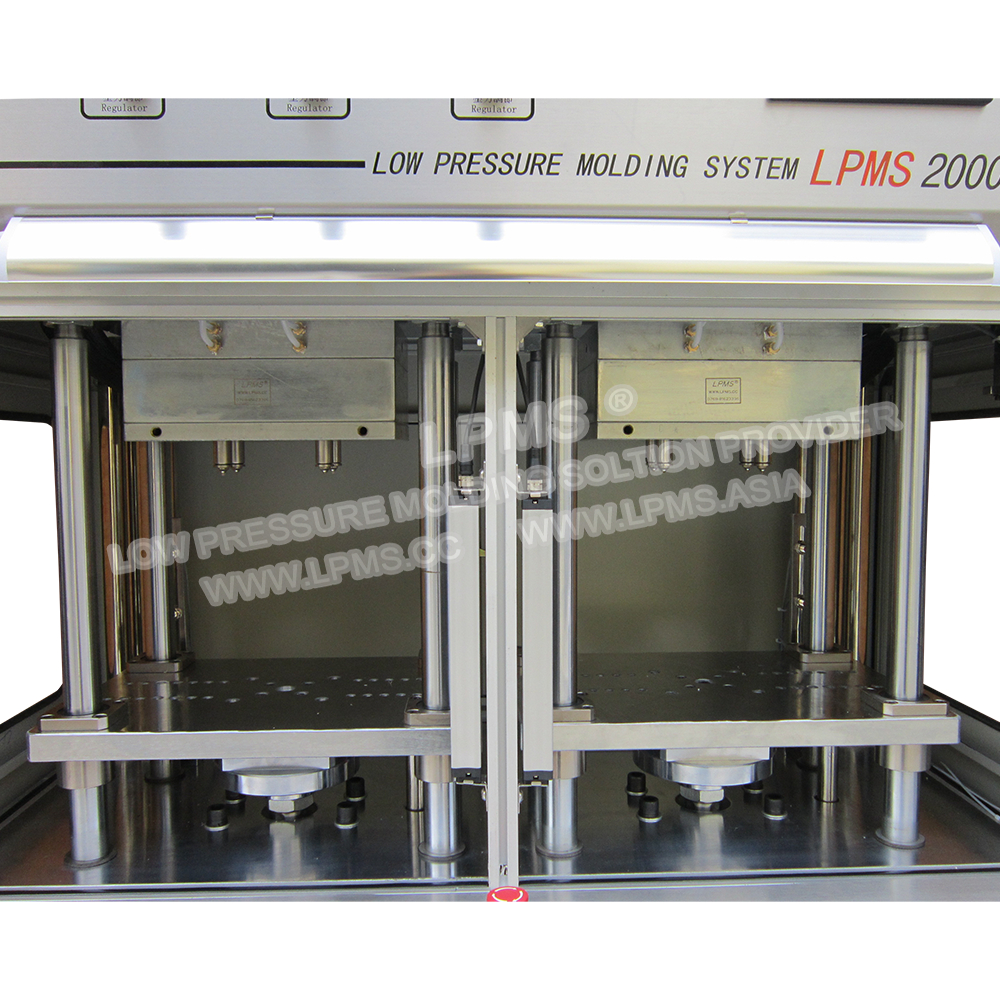

頂式低壓注膠機系列，對左右平行連續式線材出線模具設計更合理可靠，適用於各式低壓熱熔膠成型樹脂對產品注膠包封。制程壓力低（0-6Mpa），不會損傷零部件，無化學反應，成形快速，冷卻即成型，成型後產品具有絕緣與防水等性能。
廣泛應用於：電池、感測器、線圈、線束、連接器、PCBA等精密敏感電子元器件的封裝與保護。
產品規格
設備尺寸（寬度，深度，高度）/ 重量 | 1300mm x 800mm x 1740mm / 520kg |
工作臺面離地高度 | 840mm |
總佔用地面尺寸 | 1300mm x 1700mm |
包裝尺寸/重量 | 1370mm x 930mm x 1830mm / 560kg |
熔膠系統 | 5升熔膠缸x 2 |
自動加料系統 | 選配 |
最大注膠量 | 5.8 g / RPM |
注膠槍型號 | 熱流道系統 |
注膠管 | 1.6米 x 2 |
輸入電壓 | 單相200-240VAC / 50Hz |
溫控分區 | 12或16，根據產品設計 |
單個工位熱嘴數量 | 2或4，根據產品設計 |
溫度範圍 | 室溫至250℃ |
最大功率 | 12.5Kw或14 Kw根據熱嘴數量 |
馬達功率 | 120W x 2 |
最低工作氣壓 | 0.5MPa |
用氣量 | 0.18 m3 / min |
合模方式 | 氣缸 |
合模壓力 | 最大1.2噸 |
合模行程 | 150mm |
脫模方式 | 氣缸 |
脫模力 | 980N |
脫模行程 | 10mm |
控制系統 | 7 ”人機介面，PLC控制 |
安全保護 | 光柵 |
標準模具尺寸 | 250mm x 150mm x 308mm / 75kg |
模具最大尺寸 | 300mm x 200mm x 308mm |
機臺和模具外型尺寸圖
機臺外形尺寸圖
